1. Gyártósori Automatizálás
1.1 Szerelősori Vezérlés
Gyakorlati Példa: Autóipari Szerelősor
Feladat: Motorblokk szerelési folyamat automatizálása
- 6 szerelőállomás vezérlése
- Robotok integrációja
- Minőségellenőrzési pontoknál vision rendszer
- RFID alapú termékkövetés
Műszaki Specifikáció:
- PLC: Siemens S7-1500
- I/O pontok száma: >1000
- Ciklusidő: 2.5 másodperc/állomás
- Vezérlési hálózat: PROFINET
1.2 Anyagmozgatás
Gyakorlati Példa: Raktári Komissiózó Rendszer
- Automata raktári rendszer
- Szállítószalag rendszer vezérlése
- Vonalkód olvasók integrációja
- Pozicionálás és útvonaltervezés
2. Folyamatirányítás
2.1 Vegyipari Folyamatok
Gyakorlati Példa: Batch Reaktor Vezérlés
Feladat: Vegyi reakciók automatikus vezérlése

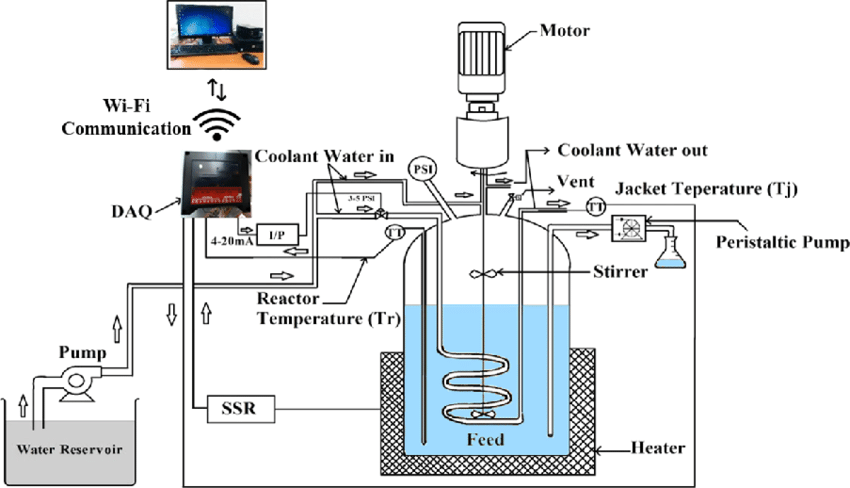

1. ábra: Batch reaktor vezérlési séma
Szabályozott Paraméterek:
| Paraméter | Mérési tartomány | Szabályozási mód |
|---|---|---|
| Hőmérséklet | 0-150°C | PID |
| Nyomás | 0-10 bar | Kaszkád |
| pH érték | 2-12 pH | Split-range |
2.2 Energetikai Alkalmazások
Gyakorlati Példa: Kazánház Automatizálás
- 3 kazán párhuzamos üzemeltetése
- Terheléselosztás
- Hatásfok optimalizálás
- Füstgáz elemzés
Vezérlési Funkciók:
- Kaszkád nyomásszabályozás
- O₂ trimmelés
- Tüzelőanyag/levegő arány szabályozás
- Biztonsági reteszelések
3. Épületautomatizálás
3.1 HVAC Rendszerek
Gyakorlati Példa: Irodaház Klimatizálás
20 emeletes irodaház teljes HVAC automatizálása
Rendszer komponensek:
- 4 db léghűtő egység (chiller)
- 40 db légkezelő
- 400+ Fan-coil
- Hővisszanyerő rendszer
Szabályozási körök:
- Hőmérséklet szabályozás zónánként
- Páratartalom szabályozás
- CO₂ alapú frisslevegő szabályozás
- Nyomáskülönbség tartás
4. Speciális Alkalmazások
4.1 Vízkezelés
Gyakorlati Példa: Szennyvíztisztító Telep
- Befolyó mennyiség szabályozás
- Levegőztetés vezérlés
- Vegyszer adagolás
- Iszapkezelés
Kritikus pontok:
- 24/7 üzem
- Redundáns rendszerek
- Vészhelyzeti protokollok
4.2 Csomagolástechnika
Gyakorlati Példa: Palackozó Üzem
Nagy sebességű palackozó sor vezérlése
| Művelet | Sebesség | Vezérlés típusa |
|---|---|---|
| Palack formázás | 20000 db/óra | Motion control |
| Töltés | 18000 db/óra | Szinkronvezérlés |
| Címkézés | 18000 db/óra | Vision rendszer |
5. Biztonságtechnikai Megoldások
5.1 Biztonsági PLC Alkalmazások
Gyakorlati Példa: Robotcella Biztonság
- Biztonsági szkennerek
- Kétkezes indítás
- Vészleállító körök
- Biztonsági ajtók felügyelete
Biztonsági szintek:
- Performance Level: PLe
- Safety Integrity Level: SIL3
- Kategória: Cat.4
