1. Ipari Kommunikációs Protokollok
1.1 Profinet
Jellemzők:
- Real-time Ethernet alapú kommunikáció
- Ciklikus adatátvitel: 1ms-ig
- Isochronous real-time (IRT) támogatás
- Automatikus hálózati konfiguráció
| Profinet típus | Válaszidő | Alkalmazási terület |
|---|---|---|
| Profinet RT | ≥ 1ms | Általános automatizálás |
| Profinet IRT | < 1ms | Motion control |
1.2 Profibus
Típusok és jellemzők:
- Profibus DP (Decentralized Periphery)
- Profibus PA (Process Automation)
- Max. átviteli sebesség: 12 Mbit/s
- Max. résztvevők száma: 126
| Paraméter | DP | PA |
|---|---|---|
| Átviteli közeg | RS485/Fiber | MBP-IS |
| Max. távolság | 1200m/segment | 1900m/segment |
1.3 Modbus
Változatok:
- Modbus RTU
- Modbus ASCII
- Modbus TCP/IP
| Funkciókód | Művelet | Címtartomány |
|---|---|---|
| 01, 02 | Bit olvasás | 0xxxx, 1xxxx |
| 03, 04 | Word olvasás | 3xxxx, 4xxxx |
| 05, 06 | Egyes bit/word írás | 0xxxx, 4xxxx |
2. Hálózati Topológiák

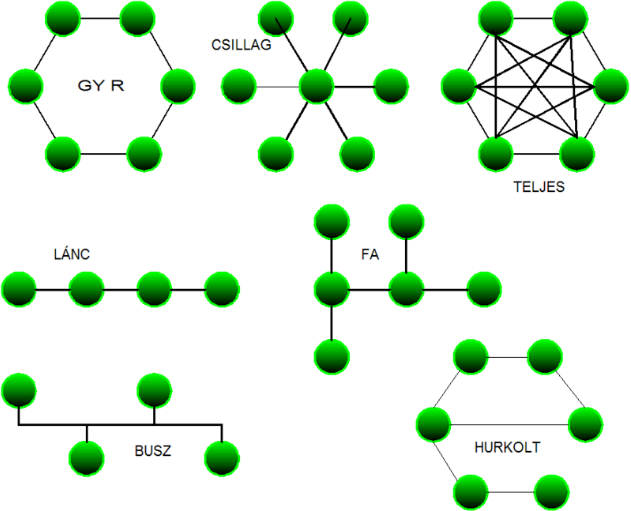

2.1 Fizikai Topológiák
| Topológia | Előnyök | Hátrányok |
|---|---|---|
| Vonal/Lánc | Egyszerű, költséghatékony | Szakadás esetén részleges kiesés |
| Csillag | Könnyű hibakeresés | Switch szükséges |
| Gyűrű | Redundáns | Komplexebb konfiguráció |
2.2 Logikai Struktúrák
- Master-Slave
- Multi-Master
- Producer-Consumer
- Peer-to-Peer
3. Kommunikációs Beállítások
3.1 IP Címzés
Címzési szabályok:
- Egyedi IP címek használata
- Alhálózatok kialakítása
- DHCP vs. statikus címzés
Ipari környezetben javasolt:
- Statikus IP címek használata
- Dokumentált címkiosztás
- Szeparált hálózatok
3.2 GSD Fájlok
Device leíró fájlok konfigurációja és használata:
- Eszköz paraméterek
- Diagnosztikai információk
- I/O konfigurációk
4. Hálózati Biztonság
4.1 Biztonsági Kockázatok
- Illetéktelen hozzáférés
- Man-in-the-middle támadások
- DoS támadások
- Malware fertőzések
4.2 Védelmi Megoldások
- Tűzfalak használata
- VLAN szegmentálás
- Hozzáférés szabályozás
- Biztonsági audit
| Védelem szintje | Intézkedések | Alkalmazási terület |
|---|---|---|
| Alap | Fizikai szeparáció | Izolált rendszerek |
| Közepes | VLAN + Tűzfal | Üzemi hálózatok |
| Magas | DMZ + IDS/IPS | Kritikus infrastruktúra |
5. Hibakeresés és Diagnosztika
5.1 Hálózati Diagnosztika
- Hálózati analizátorok használata
- Protokoll elemzés
- Forgalom monitorozás
5.2 Gyakori Problémák és Megoldások
| Probléma | Lehetséges okok | Megoldás |
|---|---|---|
| Kommunikációs hiba | Kábelszakadás, hibás címzés | Fizikai ellenőrzés, ping teszt |
| Időszakos kiesés | EMC zavar, túl hosszú kábel | Árnyékolás, szegmens ellenőrzés |
| Adatvesztés | Túl magas forgalom, ütközések | Hálózat szegmentálás, QoS |
